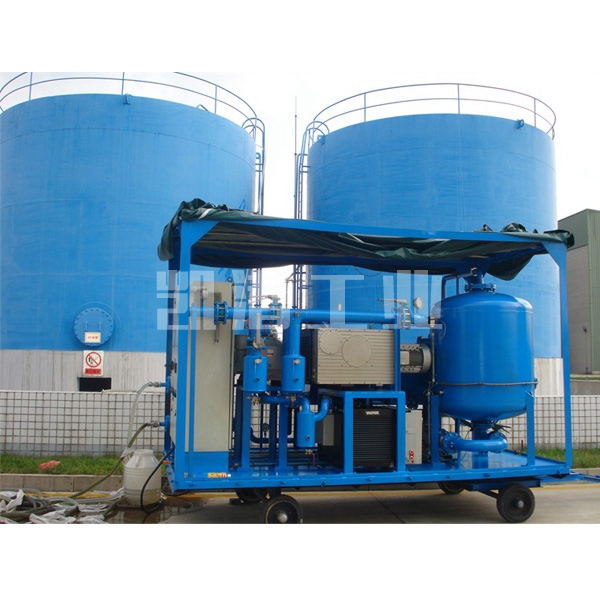

ZJ-D系列特高压油处理设备

一、ZJ-D系列特高压油处理设备用途

特高压油处理设备设计有卧式真空室，广泛应用于各类大型变压器设备安装和检修时的油净化处理及真空热油循环干燥。可快速有效地去除油中的水，微量水，气体，颗粒以及乙炔，氢，甲烷等有害成分，有效提高油的介电强度确保电气设备正常正常地工作。特高压滤油机特别适用于处理高级变压器油，超高压变压器油和新型变压器油。不仅用在330KV-1000KV的变压器绝缘油净化处理上，也可以作为独立的真空源使用，具有真空干燥和真空注油功能。

二、ZJ-D系列特高压油处理设备工作原理

　　特高压油滤油机根据减压分离，精密过滤、螺旋喷淋雾化分离技术、分子吸附、真空干燥的原理,经处理后的油品能达到国标使用标准。

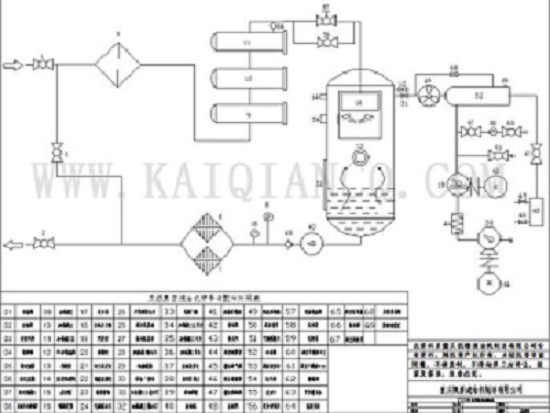

三、ZJ-D系列特高压油处理设备工作流程

四、ZJ-D系列特高压油处理设备优势特点：

1. 双级真空系统，抽真空能力强，极限真空值≤5PA

2. 螺旋雾化装置，利用真空进油，装置了管状旋转喷油器，减少了阻力，加快了旋转速度，增加了油气分离效果。

3. 闪急蒸发技术，结合独特和先进的脱水，脱气组件，可以快速有效地将水，气与油分离。

4. 多级精密过滤系统，先进的磁性过滤器；用于吸油过滤，滤除油介质中的固体颗粒及微细铁性物质，有效控制工作介质的铁性杂质污染度。

5. 先进不锈钢加热器及低温技术，加热均匀，耗电少，正常可靠。

6. 双红外液位传感器，压力保护系统，确保机器操作简便，正常。

7. 联锁保护系统，该系统连接油泵，加热器和液位传感器，避免了空白加热，空白抽吸，漏油和漏电。如果有任何故障，机器将自动关闭电源。

ZJ-D系列绝缘油双级真空滤油机工艺设计：多级_真空系统，凯潜独有真空分离技术，有效快速脱除油中的水分、乙炔、酸值、机械杂质，游离碳、胶质等;提高油的耐压值，如：

　　(a)油质初始值：含水量：≤50mg/L、含气量：≤10 %(体积分数)、击穿电压：≥25KV。

　　(b)二次净化： 含水量：≤15mg/L、含气量：≤0.1%(体积)、耐压值：≥50KV(球极)。

　　(c)三次净化：残余水分:≤5-10ppm、残余气体:≤0.05%、乙炔含量为0、耐压：≥60KV(球极)注：含水、含气量测量方法按有关GB、DL或IEC标准。

　　五、ZJ-D系列特高压油处理设备处理后油质指标

性能项目	单位	处理后指标	检验方法
机械杂质	％	无	GB/T511
破乳化值	Min	≤30	GB/T7605
水分	Mg/L	≤5PPM	GB/T7600
酸值	mgkoH/g	≤0.3	GB/T264
清洁度	级	6级	NAS 1638
耐压值	KV	55-65	GB、DL或IEC标准
残余气体	≤0.01％	≤0.01	含气量测量方法按有关GB、DL或IEC标准
乙炔	Mg/L	0	含气量测量方法按有关GB、DL或IEC标准
过滤精度	1um

ZJ-D系列特高压油处理设备选型技术参数

型号 参数名称	单位		ZJ-D10	ZJ-D150	ZJ-D200	ZJ-D300	ZJ-D350	ZJ-D500
流 量	L/min		100	150	200	300	350	500
工作真空度	pa		－5～10
工作压力	Mpa		≤0.5
工作温度	℃		45－65智能调节
电 源	V		380-480V/50-60Hz-三相四线可以根据客户定制
加热功率	KW		72	96	144	180	216	288
总功率	KW		85	110	160	205	240	323
进出口管径	mm		Φ40	Φ50	Φ60	Φ60	Φ80	Φ100
重量	Kg		685	850	1500	2500	3000	3500
外形尺寸	长	mm	1100	1200	1450	1700	1750	1800
	宽	mm	950	1000	1150	13500	1450	1500
	高	mm	1450	1500	1700	2000	2000	2100

注：设备外型尺寸和重量随技术进步略作调整，以实物为准。（本设备有封闭式、遮檐式及拖车式、可根据客户要求生产）
