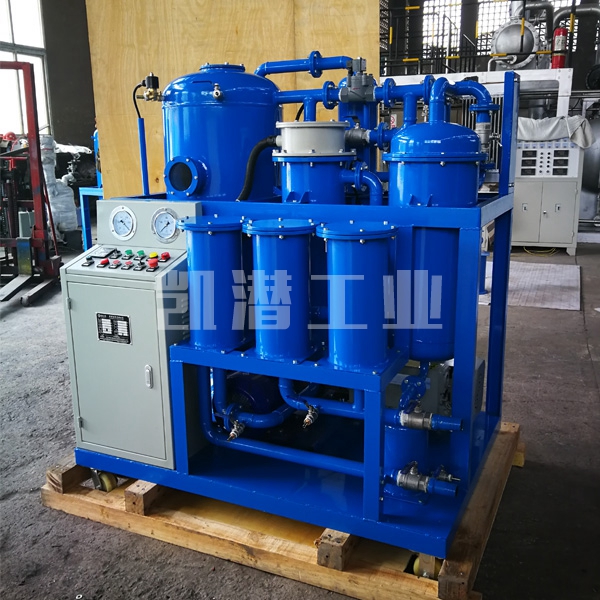

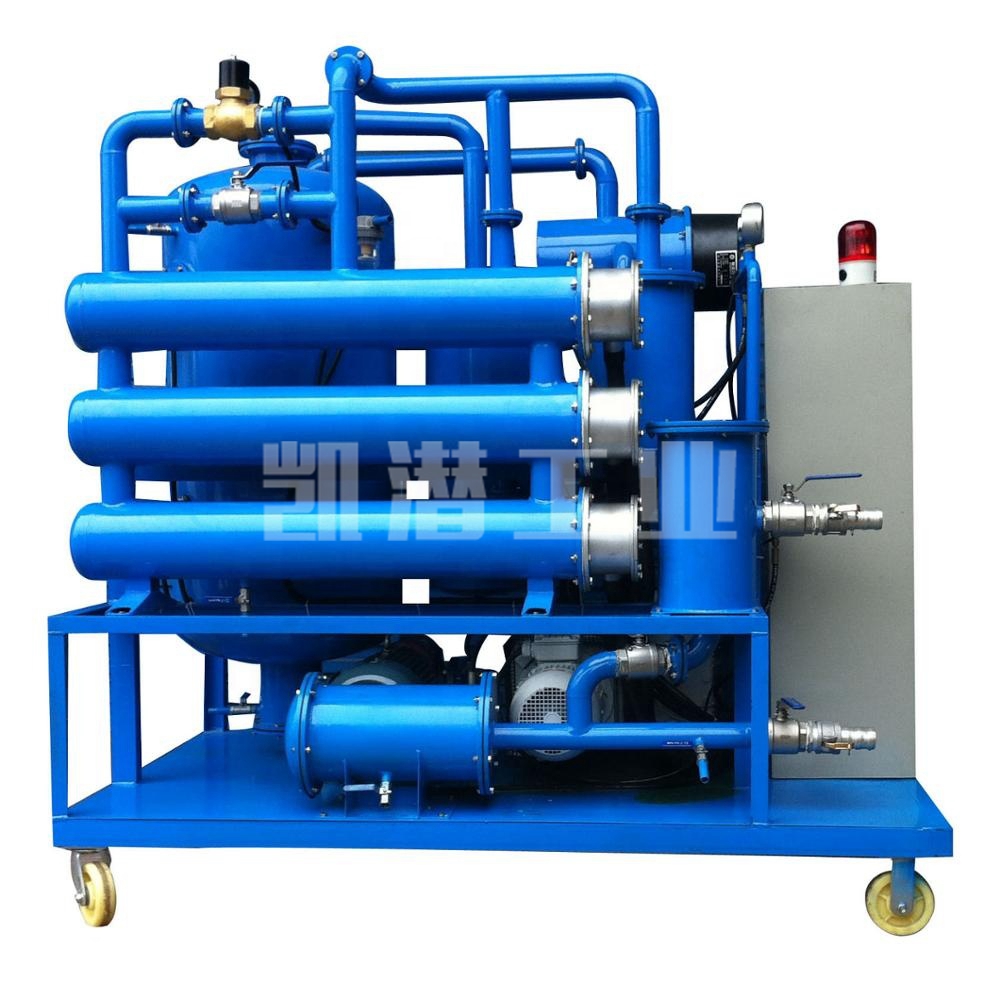

TY-Q系列透平油真空滤油机

　　一、TY-Q系列透平油真空滤油机用途

　　适用于透平油汽轮机组，及水轮机组，在线或离线运行使尚未劣化变质的油得到及时净化，TY-Q系列透平油高真空滤油机，集真空干燥分离，三维立体雾化技术与精密过滤技术于一体，使已经串气、漏水、老化、含酸，多泡乳化的劣质油品经处理后达到新油的使用标准，广泛用于电力、化工、造纸、石油等行业，能有效保证汽轮机润滑系统正常运行。

　　二、TY-Q系列透平油真空滤油机工作原理

　　本机根据减压分离，精密机械过滤的原理，采用分子吸附、真空干燥、机械过滤等多项技术，透平油真空滤油机为单独的一台整机，无任何附属机械设备，利用油水的饱和温度曲线真空干燥原理进行立体的、多层面的快速_油水分离技术，多级大通量深层次精密过滤技术。

　三、TY-Q系列透平油真空滤油机工作流程

　　待处理的油经过一级粗滤器后进入加热器进行加热，加热后的油经过第二级过滤器到螺旋喷淋雾化系统，变为粗粒雾状下落到反应塔上进入真空分离室，水分即开始蒸发，油雾在罐内形成立体的多层面的蒸发结构，通过短时的循环，便可达到净化目的。经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个净油工作循环。从真空分离室中分离出来的水蒸气热空气进入冷疑器，大部分水蒸气凝结为水存入积水仓，排出机外，油中热空气经冷却后由真空泵排出。

　　四、TY-Q系列透平油真空滤油机功能

　　4.1针对汽轮机透平油润滑系统稀油站及油箱-脱水、脱气、除杂质有效提高润滑油系统清洁度。

　　4.2透平油真空滤油机有效滤除99%油液中的游离水和99.9%溶解水的同时还可滤除99%游离气体和98%溶解气体等，经处理后的油品能达到国标使用标准。

　　4.3.真空滤油机技术优势特点：

　　4.3.1透平油真空滤油机采用国内外同类设备先进工艺多项创新设计，在油处理工艺与设备性能上具行业先进水平，具有净油速度快、精度高等特点。

　　4.3.2透平油滤油机集精密过滤，_脱水功能为一体，应用先进的“真空聚结分离技术”;进行脱水，脱水效率高、能力强，尤其对低粘度轻质透平油、液压油、抗磨液压油、齿轮箱润滑油等净化处理，可滤除介质中全部的油水乳化结构;通过精密过滤系统过滤，可将介质的清洁度提高到DAS1638≤6级，不改变油液的物理、化学性质，使其油液润滑效果更佳;能耗小，运行费用低;系统配置优良，连续工作性能强，适合在线运行。

　　五、TY-Q系列透平油处理后油质量指标

性能项目	单位	处理后指标	检验方法
机械杂质	％	无	GB/T511
破乳化值	Min	≤15	GB/T7605
水分	Mg/L	≤50PPM	GB/T7600
酸值	mgkoH/g	≤0.3	GB/T264
清洁度	级	≤6级	NAS1638
过滤精度	≤3um

　　TY-Q系列透平油真空滤油机技术参数

参数名称	单位		TY-Q20	TY-Q30	TY-Q50	TY-Q80	TY-Q100	TY-Q150	TY-Q200	TY-Q300
流 量	L/min		20	30	50	80	100	150	200	300
工作真空度	Mpa		－0.08～0.096
工作压力	Mpa		≤0.5
运行温度	℃		≤20～80可自由调节
电 源	V		380V-480V-50Hz-60Hz根据客户要求定制
加热功率	kw		24	30	36	42	48	54	60	72
总功率	kw		26	33	39	46	53	66	74	84
进出口管径	mm		Φ25	Φ32	Φ32	Φ42	Φ42	Φ48	Φ48	Φ60
重量	Kg		385	450	550	600	800	850	1000	1200
外形尺寸	长	mm	1350	1400	1450	1500	1550	1550	1700	1850
	宽	mm	850	950	1100	1100	1150	1150	1450	1450
	高	mm	1600	1650	1700	1700	1750	1800	1850	1910

　注：设备外形尺寸和重量随技术进步略作调整，以实物为准。(本设备有封闭式、遮檐式及拖车式也可根据客户要求生产)
